Varhanářská dílna: od vzduchového systému po hotovou vzdušnici
Varhany nejsou jeden nástroj, ale soustava spolupracujících řemesel. Než se ozve první tón, musí být promyšlen tlak vzduchu, průřez kanálů, rozvržení vzdušnice, slitina desky, ze které se vyřežou píšťaly, i způsob, jakým se pohyb klávesy dostane k ventilu. Tento projekt popisuje jednotlivé kroky tak, jak na sebe v dílně skutečně navazují.
vzduchový systémvzdušnicecín a olovomenzurajazykytrakturaintonaceladění

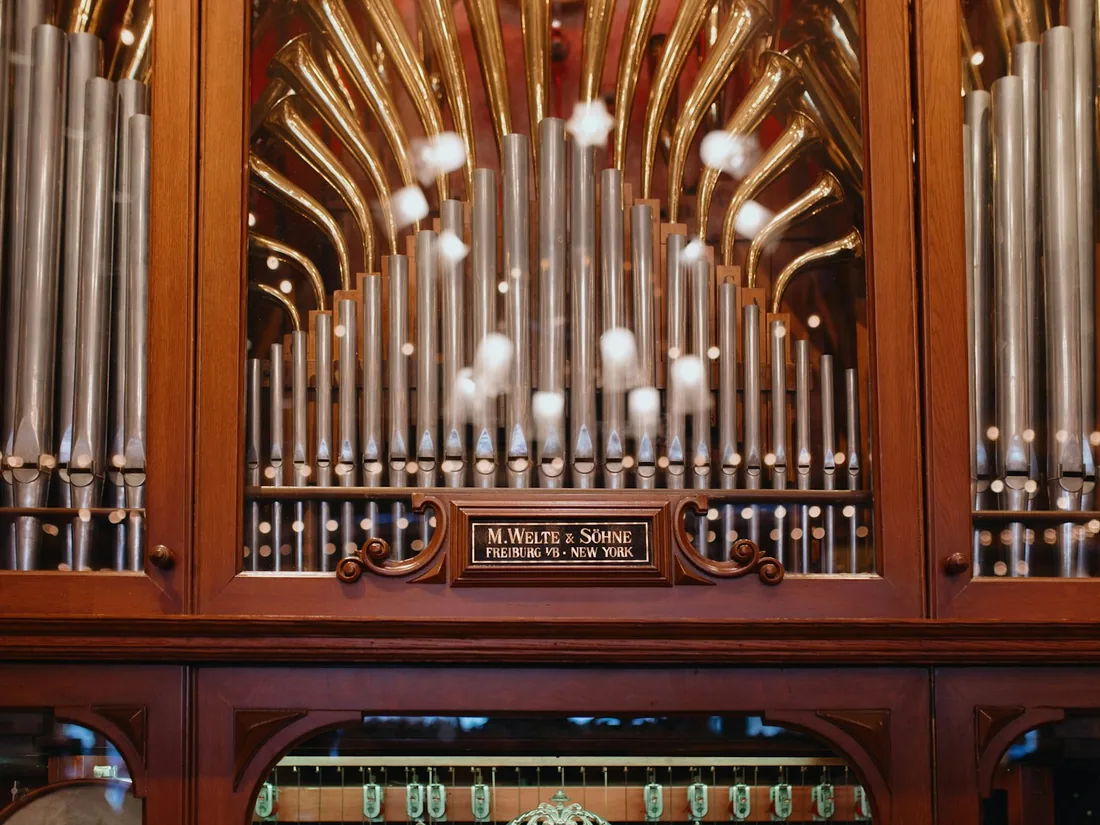

Prospekt s kovovými píšťalami — obraz celku, jehož vnitřní uspořádání popisují následující kapitoly.
Vzduchový systém: měch, kanál, ustálený tlak
Vzduch je pro varhany surovina i měřítko kvality. Dmychadlo nebo šlapací měch dodává objem, zásobní měch jej vyrovnává a soustava kanálů jej rozvádí ke vzdušnicím. Pro výsledný zvuk je rozhodující, aby tlak zůstal stabilní i ve chvíli, kdy hráč otevře plné pléno a spotřeba vzduchu skokově vzroste.
Tlak se udává ve vodních milimetrech a u menších nástrojů se běžně pohybuje v desítkách milimetrů; historické nástroje často pracují s nižšími hodnotami než pozdější romantické stavby. Volba tlaku není technický detail, ale zásadní rozhodnutí: určuje šířku labia, hloubku zářezu i chování jazýčku a nelze ji později změnit bez přeintonování celého nástroje.
Průřez kanálů se počítá podle největší současné spotřeby, nikoli podle průměru. Poddimenzovaný kanál se projeví kolísáním tónu při akordech v basu, přehnaně velký zase zpomalí náběh a vytvoří v systému zbytečně měkkou reakci. Mezi obojím leží úzký pás, který se hledá výpočtem i zkušeností.
Vzdušnice jako logika celého nástroje
Vzdušnice je dřevěná skříň, do jejíž horní desky jsou nasazeny píšťaly a v jejímž nitru se rozhoduje, kdy a kterou z nich vzduch dosáhne. U klasické tónové vzdušnice běží pod každou klávesou jedna kancela sdružující všechny píšťaly téhož tónu; nad ní se posouvají rejstříkové šoupky, které jednotlivé řady otevírají nebo uzavírají. Stiskem klávesy se otevře ventil pod kancelou a znějí právě ty píšťaly, jejichž rejstřík je vytažen.
Toto uspořádání má hudební důsledek: píšťaly jednoho tónu sdílejí společný objem vzduchu, a proto se při plném rejstříkovém obsazení mírně ovlivňují. Právě z toho pramení soudržnost zvuku, kterou u kuželkové vzdušnice s odděleným přívodem ke každé píšťale neuslyšíme ve stejné podobě.
Dílenská práce na vzdušnici je z velké části práce se dřevem a s jeho pohybem. Desky se lepí z dobře vyzrálých fošen, kancely se dělí lištami, těsnicí plochy šoupků se rovnají do roviny, kterou by běžné truhlářství považovalo za přehnanou. Netěsnost se totiž projeví jako průnik vzduchu k píšťale, která znít nemá — chyba slyšitelná okamžitě a odstranitelná jen rozebráním.
Na co se při stavbě vzdušnice dbá
- Vlhkost dřeva odpovídající prostředí, ve kterém bude nástroj trvale stát.
- Rovinnost desek pod šoupky kontrolovaná po celé délce, nikoli jen v okrajích.
- Dostatečný objem kancely vůči největší píšťale, kterou má napájet.
- Ventil s takovým zdvihem, aby otevřel plný průřez, ale nezvyšoval odpor klávesy.
- Přístupnost všech dílů pro pozdější údržbu bez demontáže píšťalnice.
Slitiny cínu a olova, lití desky a strojení
Kovové píšťaly se v evropské tradici vyrábějí ze slitiny cínu a olova. Podíl cínu se obvykle uvádí v procentech a mění vlastnosti materiálu spojitě: vyšší obsah cínu dává tvrdší, pružnější a světlejší kov vhodný pro prospektové a principálové řady, zatímco slitiny s převahou olova jsou měkčí, hůře drží tvar u velkých rozměrů, ale nesou temnější, plnější zvuk žádaný u krytů a některých flétnových rejstříků.
Deska se lije na dlouhý plochý stůl potažený plátnem. Roztavený kov se z lící pánve vylije v jednom tahu a rychlost tahu spolu s výškou lišty určuje tloušťku. Ochlazování na plátně ovlivňuje krystalickou strukturu; charakteristická kresba na povrchu tzv. spiš cínu není dekorace, ale otisk způsobu, jakým kov tuhl.
Odlitá deska se poté strojí — hoblíkem se z ní snímá tenká vrstva, dokud nedosáhne požadované tloušťky a hladkosti. Tloušťka není v celé píšťale stejná: spodní část, která nese hmotnost, bývá silnější než horní. Strojení je také okamžik, kdy se ukáže kvalita odlitku; bubliny a nestejnoměrnosti se objeví právě zde, ne až po zaválcování těla.
Dřevěné píšťaly jdou jinou cestou. Čtyři desky, nejčastěji ze smrku, borovice nebo dubu, se slepí do hranolu, čelo dostane jádro a ret, spodek se uzavře nohou s ústím. Dřevo přináší jinou vnitřní tlumivost než kov, a proto i jiný charakter náběhu — měkčí, s pomalejším nástupem vyšších složek.
Menzura a její vliv na barvu tónu

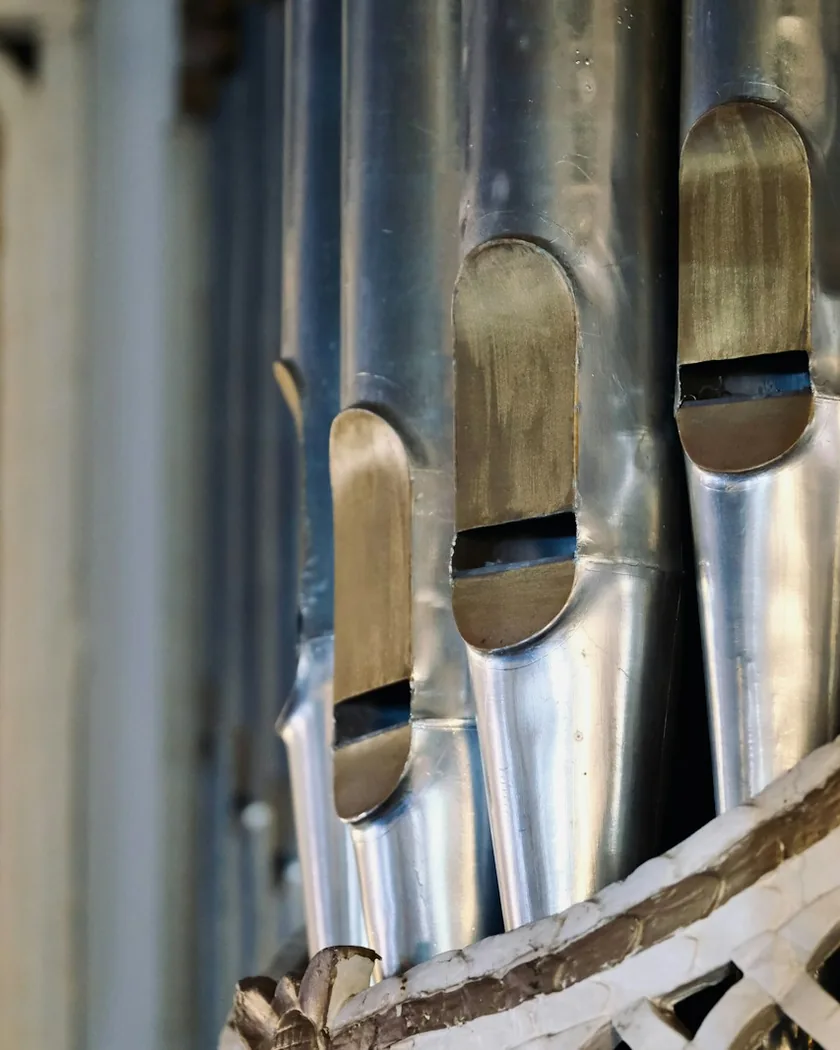

Menzura je poměr rozměrů píšťaly k její znějící délce — především průměru těla, dále šířky labia, výšky zářezu a průměru otvoru v nožce. Dva rejstříky stejné výšky se stejným tlakem mohou znít zcela odlišně jen proto, že mají odlišnou menzurovou řadu.
Široká menzura potlačuje vyšší harmonické složky a vede k plnému, kulatému, flétnovému zvuku. Úzká menzura naopak podporuje vyšší alikvoty, tón je štíhlejší, průraznější, blíží se smyčcovému charakteru. Principálová řada leží mezi oběma póly a tvoří páteř varhanního zvuku.
Menzura se navíc mění napříč rozsahem. Kdyby se rozměry zmenšovaly přesně v poměru k délce, zněly by vysoké tóny slabě a nevýrazně; proto se používá tzv. menzurová postupnost, při níž se průměr zmenšuje pomaleji než délka. Klasickým vodítkem je pravidlo, podle kterého se průměr zúží na polovinu až po intervalu širším než oktáva.
Menzura se také odvíjí od prostoru. Nástroj do kamenného kostela s dlouhým dozvukem snese jiné rozměry než varhany do sálu se suchou akustikou. Návrh dispozice proto vždy začíná v prostoru, ne u rýsovacího prkna.
Jazykové rejstříky: kovový plátek místo vzduchového sloupce
Zatímco retné píšťaly rozechvívají vzduch nárazem proudu na horní ret, jazykové píšťaly pracují jinak. Zdrojem kmitání je pružný kovový plátek — jazýček — přiléhající k oříšku, tedy k trubičce s vyfrézovaným ozvučným otvorem. Nasazený korpus jazýček nerozechvívá, ale jeho kmitání formuje a zesiluje.
Tvar korpusu určuje rodinu rejstříku. Kónické nástavce dávají trumpetové a pozounové zvuky, krátké nálevkovité či válcovité tvary vedou k regálům a jiným krátkým jazykům s charakteristicky drsnějším témbrem. Ladicí drát, který přitlačuje jazýček k oříšku, mění znějící délku plátku, a tím výšku tónu.
Jazyky vyžadují víc pozornosti než retné rejstříky. Reagují citlivěji na změny teploty i na prach a jejich ladění se v praxi obnovuje častěji než u zbytku nástroje. Zakřivení jazýčku, jeho tloušťka a přesnost dosedu na oříšek jsou přitom nastavovány ručně a jemně; rozdíl mezi kultivovaným a řezavým tónem bývá otázkou setin milimetru.
Traktura mechanická a elektrická
Trakturou se rozumí spojení mezi klávesou a ventilem, respektive mezi rejstříkovou ovládací pákou a šoupkou. Její typ určuje, jak nástroj reaguje pod rukou.
Mechanická traktura
Pohyb se přenáší abstrakty, úhelníky a hřídelemi. Hráč cítí okamžik, kdy ventil povolí, a může jemně ovlivnit rychlost jeho otevření — z toho pramení artikulační možnosti, které jiné systémy nenabízejí. Cenou je závislost na geometrii: čím delší a lomenější cesta, tím vyšší odpor a tím pečlivěji je nutné vyvážit délky ramen a hmotnost dílů. Dřevěné abstrakty navíc pracují s vlhkostí, a proto se doplňují seřizovacími prvky, které umožňují dorovnat délku.
Elektrická traktura
Kontakt pod klávesou spíná magnet, který otevře ventil. Rozvržení nástroje přestává být svázáno vzdáleností — hrací stůl může stát daleko od skříně, jednotlivá díla mohou být rozmístěna po prostoru. Odezva je stejná při každém stisku, ale hráč ztrácí přímý dotyk s ventilem a artikulace se přesouvá výhradně do načasování.
Mezi oběma póly stojí řešení pneumatická a hybridní, kde je hrací traktura mechanická a rejstříková elektrická. Volba není otázkou pokroku, ale záměru: co má nástroj hrát, kde bude stát a jak dostupná bude jeho pozdější údržba.
Intonace píšťal na místě, v prostoru nástroje
Píšťala, která v dílně zněla přesvědčivě, může v hotovém nástroji působit tvrdě nebo naopak bezbarvě. Proto se konečná intonace dělá až po montáži, v prostoru, kde bude nástroj stát, a při tlaku, který mu skutečně přísluší. Intonatér postupuje po řadách a hledá jednotnou barvu i vyrovnanou hlasitost napříč celým rozsahem.
Základní zásahy jsou omezené a přesné.
- Otvor v nožce — reguluje množství přiváděného vzduchu, a tím sílu a tvrdost tónu.
- Výška zářezu — vyšší zářez podporuje základní tón, nižší vyzdvihuje vyšší složky a zostřuje zvuk.
- Poloha horního rtu — jemné vysunutí nebo zatažení mění místo nárazu vzduchového proudu.
- Zuby a rýhy v dolním rtu — zpomalují náběh a zjemňují nástup, používají se zejména u úzkých menzur.
- Vousy a rolničky — stabilizují náběh u smyčcových rejstříků, které se rozeznívají pomaleji.
- Ladicí drát u jazyků — nastavuje znějící délku plátku a společně s tvarem zakřivení i charakter tónu.
Dobrá intonace se pozná podle toho, že si jí posluchač nevšimne. Přechody mezi oktávami nejsou slyšet jako zlom, jednotlivé rejstříky drží vlastní tvář a přitom se snášejí ve společném zvuku.
Ladění a sezónní údržba nástroje
Výška varhanního tónu závisí především na teplotě vzduchu ve skříni: teplo tón zvyšuje, chlad snižuje. Proto se ladí vždy při teplotě odpovídající běžnému provozu a nikdy ne bezprostředně po zatopení. Retné píšťaly se ladí posuvem ladicího límce nebo zaklepáním okraje, kryté píšťaly posunem zátky, jazyky ladicím drátem.
Postup má obvyklé pořadí: nejprve se založí referenční rejstřík, zpravidla principál osmistopé polohy, ten se vyladí podle zvolené temperatury, a teprve k němu se přidávají ostatní řady. Smíšené hlasy se dolaďují nakonec, protože jejich chóry reagují na drobné odchylky nejcitlivěji.
Roční rytmus péče
- Sledování klimatu — teplota a relativní vlhkost by se v prostoru neměly měnit rychle; prudké výkyvy poškozují dřevo víc než samotné hodnoty.
- Kontrola vzduchového systému — stav kůže na měchu, těsnost kanálů, čistota a chod dmychadla.
- Přehlídka traktury — vůle v abstraktech, hladký chod úhelníků, funkce a doraz ventilů.
- Doladění jazyků — provádí se častěji než celkové ladění, obvykle před významnějším provozem.
- Celkové ladění — zpravidla jednou až dvakrát ročně, mimo období extrémních teplot.
- Šetrné čištění — odstranění prachu z vnitřních prostor a píšťal; velké čištění spojené s rozebráním se dělá v odstupu mnoha let.
Nejlepší údržbou je ale pravidelná hra. Nástroj, který se používá, prosychá rovnoměrně, jeho kůže zůstávají pružné a případné závady se objeví dřív, než se stihnou nasčítat.
